Soal 8 array

Buatlah program untuk menghasilkan nyala 7segmen me pada skema berikut. ctt: terdapat 10 soal./ soal no. 1-3

///////////////////////////////////////////////////////////////////

Modifikasi pada titik-titik ” … “program dibawah ini untuk mengerjakan soal nomor 1 – 4.

#include <io.h>
...
char data[16]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,
0xc0,0x30,0x0c,0x03,0xf0,0x0f,0xc3,0x3c,0x18,0x81};
void main
{
...
...
while(1)
 {
 PORTC=data[...];
 delay_ms(...);
 PORTC=data[...];
 delay_ms(...);
 PORTC=data[...];
 delay_ms(...);
 PORTC=data[...];
 delay_ms(...);
 PORTC=data[...];
 delay_ms(...);
 PORTC=data[...];
 delay_ms(...);
 PORTC=data[...];
 delay_ms(...);
 PORTC=data[...];
 delay_ms(...);
 }
}

Soal 1

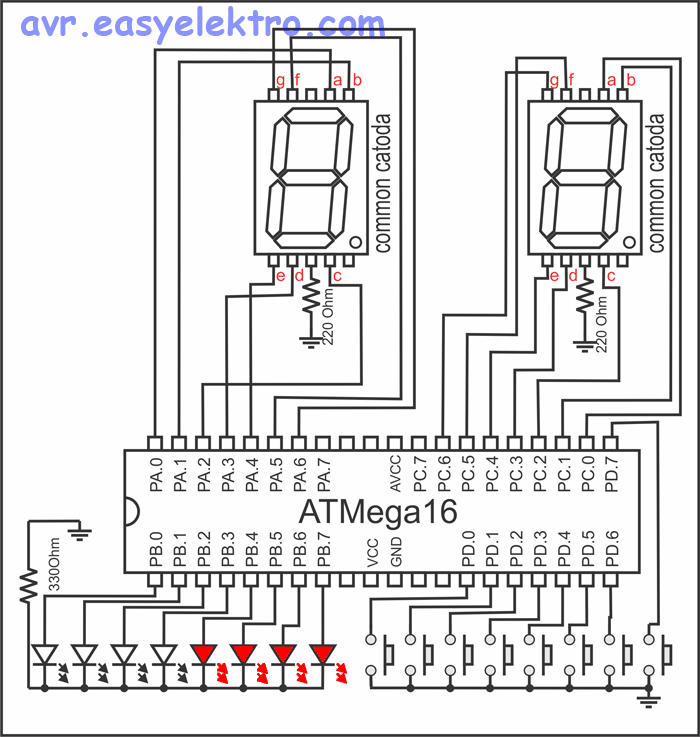

Soal 2

Soal 3

Soal 4

/ soal no. 5-7 ///////////////////////////////////////////////////////////////////

Modifikasi pada titik-titik ” … “program dibawah ini untuk mengerjakan soal nomor 5 – 7.

 #include <io.h>
...

char data[...]={...,...,...,...,...,...,...,...,
      ...,...,...,...,...,...,...,...};

void main
{
...
...

while(1)
 {
 PORTB=data[0];
 delay_ms(300);
 PORTB=data[1];
 delay_ms(300);
 PORTB=data[2];
 delay_ms(300);
 PORTB=data[3];
 delay_ms(300);
 }
}

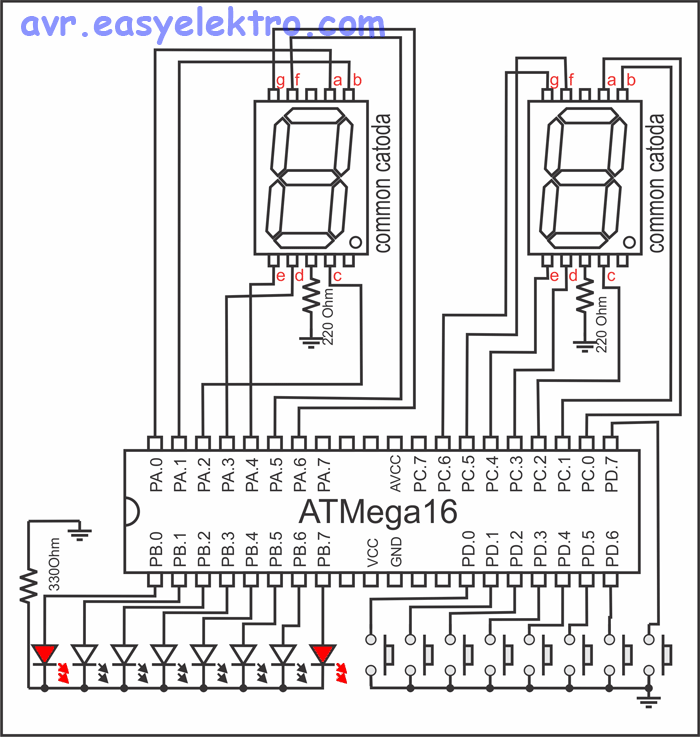

Soal 5

Soal 6

Soal 7

/ soal no. 8-9 ///////////////////////////////////////////////////////////////////Buatlah program menggunakan array untuk menghasilkan nyala 7segmen seperti dibawah ini.

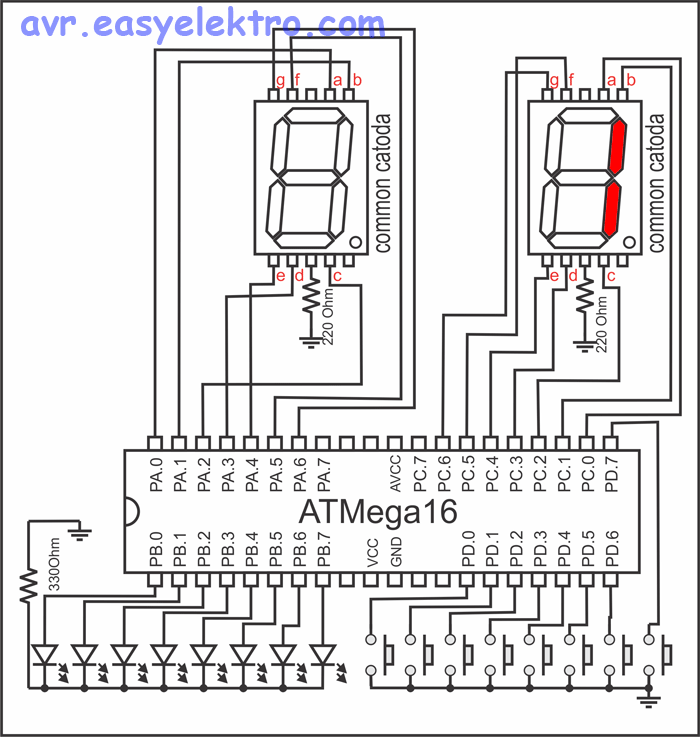

Soal 8

Soal 9

Soal 10. bebas kreatif, buatlah satu program sesuai imajinasi kalian dengan sarat program tersebut terdapat perintah array.
